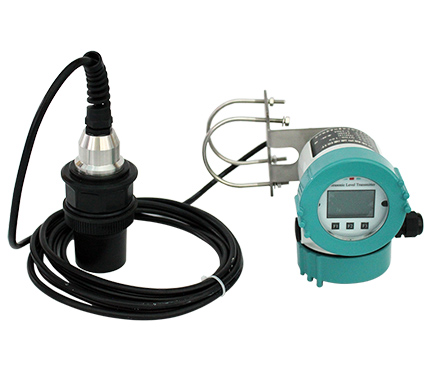

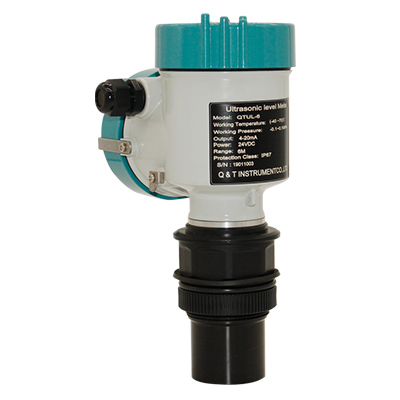

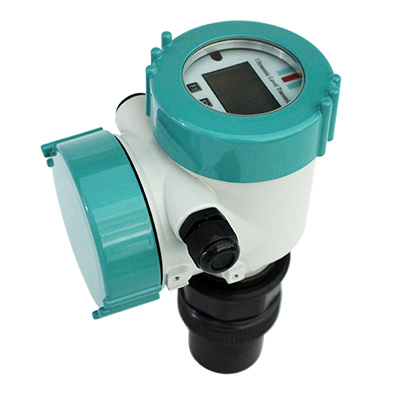

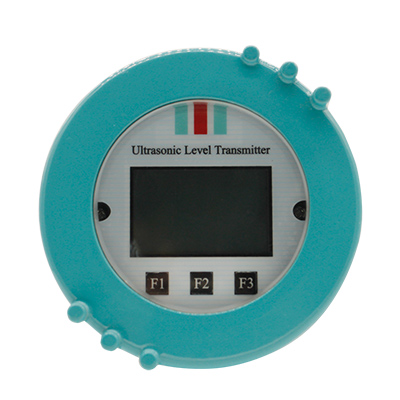

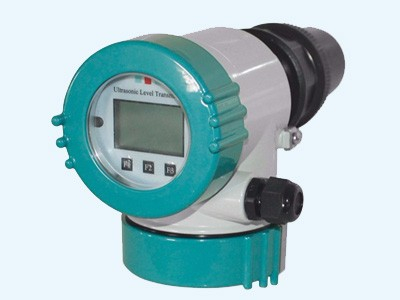

超声波液位计

超声波物位计工作原理是由超声波换能器（探头）发出高频脉冲声波遇到被测物位（物料）表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示：
S=C×T/2.

由于发射的超声波脉冲有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。

探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液（物）面的距离和超声波经过的时间成比例：
距离 [m] = 时间×声速/2 [m]

声速的温度补偿公式：环境声速= 331.5 + 0.6×温度

传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。

1、换能器的正下方应尽量避开进、出料口等液面有剧烈波动的位置；
2、由于波束角的存在，换能器安装时应与器壁或池壁保持一定的距离；
3、超声波波束所辐射的范围内，不能有障碍物，安装时应尽量避开池内设施，如扶梯、管路、搅拌器等；
4、安装地点应尽可能远离产生强电磁干扰的设备；
5、对于顶部为拱形的容器，超声波液位计安装应偏离容器顶中心位置，以免形成多次的反射回波；
6、顶部为平面的锥形容器，超声波液位计应尽量安装在顶部中央，这样可以保证测量到容器底部；
7、应尽量避免将超声波液位计安装在液位容易堆积泡沫漂浮物或剧烈波动的地方，因为会影响回波质量，产生虚假回波，从而影响测量精度。必要时可加装导波管，其长度至最低液位即可，应保证管内、外液位能自由、同步升降，内壁要光滑；
8、尽量不要使用在有水蒸气的场合，如果有蒸汽，易形成水珠附着在探头的表面，对正常测量造成影响；
9、露天安装时应加装遮阳（雨）罩。
